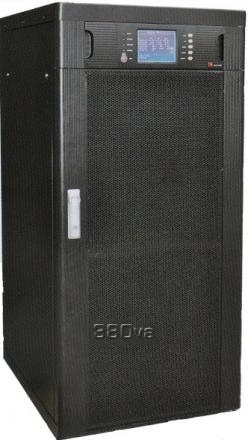

Общие параметры моделей Power-Vision HF:
10 кВА, 20 кВА, 30 кВА, 40 кВА, 60 кВА, 80 кВА, 100 кВА, 120 кВА |
Номинальное напряжение: |
380 В / 400 В / 415 В переменного напряжения |
Допустимый диапазон изменения: |
204-520 В (нагрузка ≤50%);
242-520 В (50%< нагрузка ≤70%);
304-520 В (70%< нагрузка ≤100%) |
Частота: |
50 / 60 Гц авто переключение |
Частотный диапазон: |
40-70 Гц |
Коэффициент амплитуды (крест-фактор): |
≥0.99 |
Коэффициент нелинейных искажений (КНИ) тока: |
≤3% |
Диапазон напряжений на входе Bypass: |
Номинальное выходное напряжение -40%, номинальное выходное напряжение +20% (возможность установки с панели управления) |
Напряжение: |
380 В / 400 В / 415 В |
Стабильность напряжения: |
±1% |
Частота: |
Синхронизирована со входным напряжением (в сетевом режиме работы);
50 / 60 Гц ±0.1% в батарейном режиме |
Форма напряжения: |
Чистая синусоида |
Коэффициент амплитуды (крест-фактор): |
3:1 |
Коэффициент нелинейных искажений (КНИ) напряжения: |
≤1% (при линейной нагрузке); ≤3% (при нелинейной нагрузке) |
Время переключения: |
Сетевой – батарейный режим работы: 0 мс;
инверторный – байпасный режим работы: 0 мс |
Перегрузочная способность инвертора: |
102%-127%: переход в режим Bypass через 10 мин;
127%-150%: переход на Bypass через 1 мин;
>150%: переход на Bypass через 0.5 с |
Перегрузочная способность Bypass: |
≤150%: длительная работа;
>150%: отключение выходного напряжения через 10 с |
Постоянное напряжение: |
384 В (32 x 12 В), две последовательно соединенные линейки 16 x 12 В со средней точкой отвода ±192V(Option:±204V/±215V/±228V/±240V) |
КПД: |
≥93% |
ЖК-панель: |
5.7 Inches LCD touch screen |
Тревоги: |
Battery mode, Battery voltage low, Fans fault etc |
Параллельное подключение: |
до 6 блоков |
Электромагнитная совместимость (EMI): |
Стандарт EN62040-2 |
Электромагнитная обстановка (EMS): |
Стандарты IEC61000-4-2(ESD), IEC61000-4-3(RS), IEC61000-4-4(EFT), IEC61000-4-5(Surge) |
Влажность: |
0-95% относительная влажность при температуре 0-40? (без конденсата) |
Аккустический шум: |
≤60 дБ |
Коммуникационные порты: |
RS232, RS485, USB, «сухие» контакты, поддерживаемые ОС: Windows 98 / 2000 / 2003 / XP / Vista / 2008 / 7 / 8 |
Дополнительный SNMP-адаптер: |
Управление электропитанием через SNMP-мэнеджер и Web-браузер |
