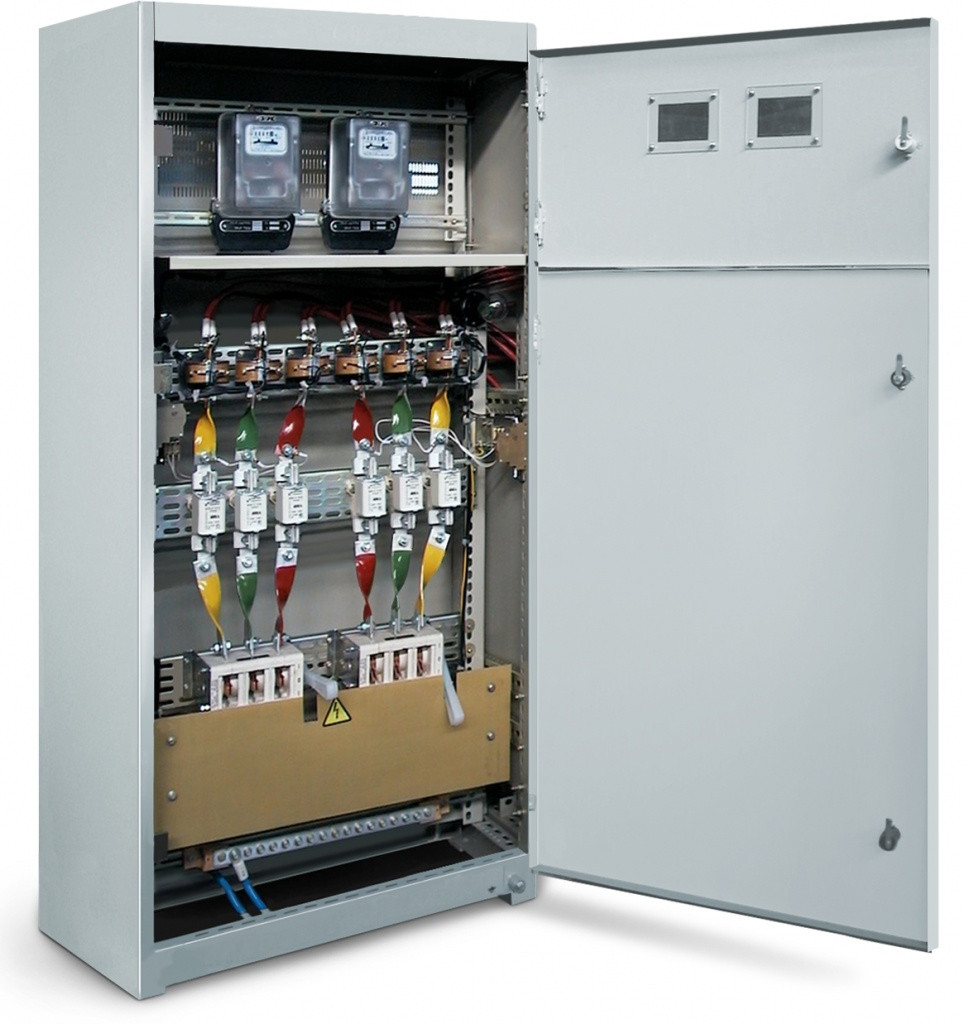

ВРУ

-

вводно-распределительное устройство.

1

-

номер разработки

Х1Х2

-

назначение панели:

11÷19-вводные;

21÷29-вводно-распределительные;

41÷50-распределительные.

Х3

-

наличие аппаратов управления на вводе:

0-отсутствует;

1-переключатель на 250 А;

2-переключатель на 400 А;

3-переключатель на 630 А;

4-выключатель на 630 А;

5-два выключателя на 250 А;

6-выключатель на 250 А;

7-выключатель и аппаратура АВР на 100 А;

8-выключатель и аппаратура АВР на 250 А;

9-выключатель и аппаратура АВР на 160 А.

Х4

-

наличие дополнительного оборудования:

0-отсутствует;

1-блок автоматического управления освещением на 30 групп;

2-блок неавтоматического управления освещением на 30 групп;

3-блок автоматического управления освещением на 14 групп;

4-блок неавтоматического управления освещением на 14 групп;

5-блок автоматического управления освещением на 8 групп;

6-блок неавтоматического управления освещением на 8 групп.

Х5

-

защитные аппараты на отходящих линиях:

отсутствие знака – предохранители;

А – выключатели автоматические.

УХЛ4

-

климатическое исполнение и категория размещения по ГОСТ 15150.
